测量工具 Measure Tool

快捷键:Shift+M

../../_images/38tool-measure.png

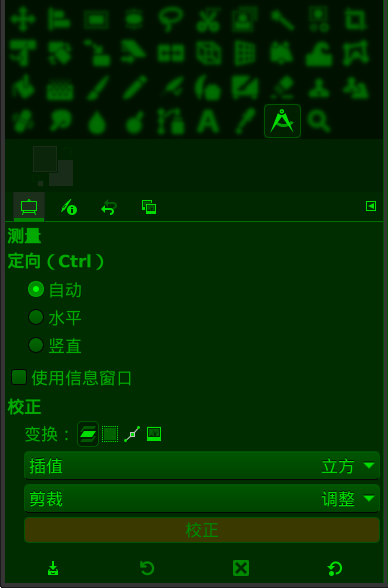

测量工具及其工具选项

测量工具( gimp-tool-measure )可以获取图像中像素距离的信息。

通过点击并拖动鼠标一段距离,您可以在状态栏或信息窗口中查看点击位置和鼠标指针最后停留的位置之间的角度和像素数量。

测量工具所画的测量线,不仅能用来查看信息,还可以用来对图像进行角度调整,方法是画线后点击工具选项中的“校正”按钮。

测量工具的操作方法:

  1. 选中 测量工具 后,在图像上点击并拖动一段距离,松开鼠标,即可在状态栏中看到相关信息(起点和终点之间的角度和像素数量)。

  2. 鼠标拖动会在图像上画一条测量线,测量线的起点和终点都可以调整,以方便您精确测量,方法是用鼠标点击并拖动起点/终点。

  3. 起点处还会显示一个校正参考方向,校正时会按这个方向进行校正。

  4. 状态栏中除了显示像素数量和角度,还会显示一个带括号的宽高值,即终点相对于起点的横向距离和纵向距离(以像素为单位)。

  5. 测量工具在点击并拖动的过程中,状态栏会实时显示相关信息,您可以根据这个信息来操作。

  6. 已经有一条测量线时,用鼠标移动起点(圆圈),则测量线的起点与终点互换,起点变为终点,终点变为起点。如果移动终点(加号),则起点与终点保持不互换。

  7. 已经有一条测量线时,按Shift键不松手,用鼠标在起点处或终点处点击并拖动鼠标一段距离,会创建第二条测量线。

  8. 当存在两条测量线时,状态栏中显示的角度值是两条测量线之间的角度。

  9. 当存在两条测量线时,状态栏中显示的像素值是两条测量线的终点(加号)之间的像素距离。

  10. 当存在两条测量线时,状态栏中显示的括号内的宽高值,是两条测量线的终点(加号)之间的水平距离和垂直距离(以像素为单位)。

辅助快捷键

  1. 按Ctrl键可以限制角度为15度的整数倍;

  2. 按Ctrl键点击起点/终点,会创建一条水平参考线;

  3. 按Alt键点击起点/终点,会创建一条垂直参考线;

  4. 按Ctrl+Alt键点击起点/终点,会同时创建一条水平参考线和一条垂直参考线;

  5. 按Ctrl+Alt键点击测量线,可以移动测量线的位置;

  6. 如果工具选项中“定向(Ctrl)”选择了水平或垂直,那么按Ctrl键会切换水平或垂直的激活状态;

工具选项

这里提供一些细节控制。

(没找到工具选项?请参考工具箱→矩形选择工具→如何显示工具选项)

  1. 定向:选择“自动”时,GIMP会自动计算水平与垂直角度;选择水平或垂直,表示限定角度为水平或垂直。

  2. 使用信息窗口:显示一个信息窗口,详细说明测量工具的结果。内容与状态栏相比更易解读。

  3. 校正:按测量线旋转图层、选区、路径、图像:

  • 变换:11trans-target

    1. 如果这里激活的是第个按钮,表示变换操作的目标对象是图层。这种情况下,您只能对图层进行变换操作,选区是无法变换的。

    2. 如果这里激活的是第个按钮,表示变换操作的目标对象是选区。这种情况下,您只能对选区进行变换操作,图层是无法变换的。

    3. 如果这里激活的是第个按钮,表示变换操作的目标对象是路径。这种情况下,您只能对路径进行变换操作,选区或图层都是无法变换的。

    4. 如果这里激活的是第个按钮,表示变换操作的目标对象是整个图像。这种情况下,您会对整个图像进行变换操作,所有可见图层和不可见图层都会被变换。

  • 插值:因为图像做了重采样,所以您需要指定算法,不同的算法可能导致结果的质量不同。各个选项的说明,请参考图像→缩放图像⇒质量

  • 剪裁:变换操作可能会导致图像尺寸变大,这里可以决定如何处理变大的尺寸:

  1. 调整:图层尺寸被放大,以容纳增加的的区域。图层尺寸大于画布尺寸的部分没有删除,只是没显示,您可以移动图层位置来查看。

  2. 剪裁:图层尺寸不变,超出图层尺寸的内容被删除。

  3. 剪裁到结果:GIMP会计算统一变换矩形框内的图像,在统一变换矩形框范围内,尽可能大的保留一个矩形的图像,其它图像删除;图层边界可能会超出画布边界。

  4. 按比例剪裁:与 剪裁到结果 类似,但会保持长宽比不变。

  • 校正:点击此按钮可按测量线旋转对象。

校正 按钮的使用方法:

我们用下面的照片进行说明:

../../_images/38-01.png

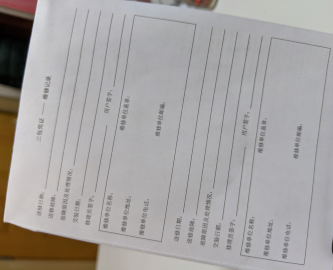

图1:原始照片,拍照时有点歪

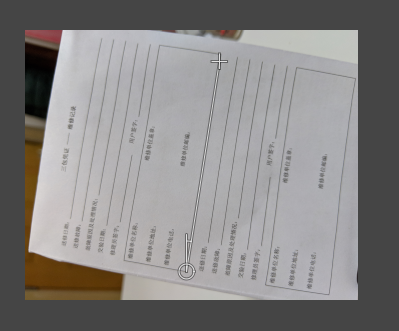

上面的照片,表格有点歪,如果想纠正这个问题,可以用GIMP打开此照片后,用测量工具沿表格线画一条测量线,然后点击 校正 按钮,即可让表格不歪。下面图2是沿表格线画了一条测量线的效果:

../../_images/38-02.png

图2 :沿表格线画了一条测量线

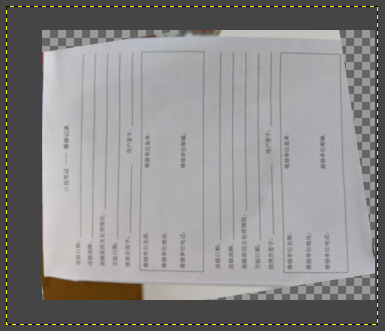

接下来,点击 校正 按钮,结果如下面图3所示:

../../_images/38-03.png

图3:点击校正按钮之后

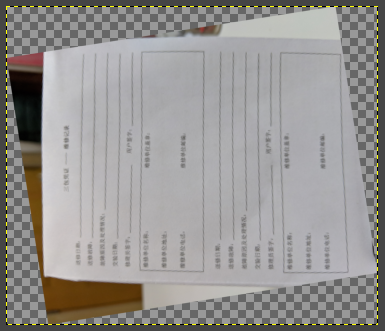

上面图3中,黄黑虚线是图层边界线,表示图层中的内容已经超出当前画布尺寸。这种情况下,如果想显示全部图层内容,可以点击菜单 图像→画布适配图层,结果如下面图4 所示:

../../_images/38-04.png

图4:画布适配图层的结果

现在,可以根据需要把表格四周不需要的部分删除,得到下面图5的最终效果:

../../_images/38-05.png

图5:删除表格四周不需要部分后的最终效果

上面图5是得到的不歪的表格,如果想旋转90度,可以点击菜单 图像→变换→旋转90度。

工具选项窗口底部有四个按钮,一些常用的参数可以保存起来供以后使用:

  • 保存工具预设:把当前的参数保存起来,以后可以直接调用;可以保存多个;保存时可以命名。

  • 恢复工具预设:调用以前保存的参数。

  • 删除工具预设:删除以前保存的参数。

  • 重置到默认值:把当前参数重置为GIMP默认值。
